Kaiuttimien liittäminen?

[NQe-]

Eli minulla on nyt sen luontoinen ongelma, että löysin vanhan stereovahvistimen kellarista, mutta siitä puuttuu kokonaan kaiuttimien RCA-liitäntä-mahdollisuus. RCA:n sijaan kaiuttimet kytketään siihen RCA:ta muistuttavilla johdonpätkillä, joista puuttuu kuitenkin kokonaan päät, eli siis kaksi kuparilankaa per kaiutin tökätään stereovahvistimeen. Laite itse on käyttökelpoinen ja tyyikäskin, mutta kaiuttimet haluaisin vaihtaa. Onko uudet kaiuttimet mahdollista kytkeä vahvistimeen RCA-RCA johdolla, jonka toisesta päästä leikkaisin pään pois jättäen kuparilangat näkyviin. Vaikuttaako tämä äänenlaatuun paljonkin. Mikäli oikein ymmärsin oli tämä liitäntätapa ennen paljon yleisempääkin?



[Jari]

^ rca-liitintä käytetään hyvin, hyvin harvoin passiivikaiuttimien liittimenä. Joten varmistapa nyt ettet ole tekemässä jotain mitä ei kannattaisi tehdä.



[jaggeri]

Ettei kyseessä ole tuollaiset?
Noi oli ennen yleisiä.

Vanha din kaiutinliitin



[NQe-]

Siis johto mikä menee sisään on vain kahdesta päällystetystä kuparilangasta koostuva johto jonka päät ovat paljaana. Jotta nämä kuparilangat saa vahvistimeen sisään on niistä mahdollisuus kuoria päältä kumia pois, jos ymmärsitte. Saako tälläisiä mistään, ja nimenomaan sellaisia joiden toinen pää on mahdollista liittää kaiuttimiin?

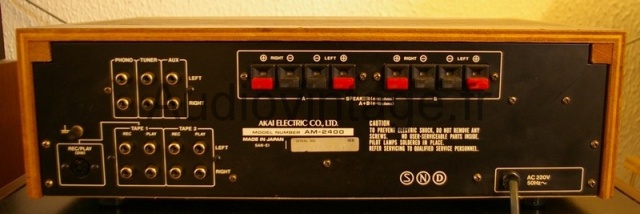

EDIT: löysin tälläisen kuvan internetin syövereistä. Valitettavasti en voi linkittää kuvaa suoraan, mutta se löytyy kyseiseltä sivulta ( esittää vahvistimen takapaneelia)
http://www.audiovintage.fr/?p=10 Eli miten kaiuttimien liitäntä tuohon onnistuu



[finax]

Eli pikaliittimet.

Suoraan vaan kaiutinjohdot pikaliittimiin,pitäisi mennä johonkin 2,5mm² piuhaan asti.

Tai sitten lyhyet pätkät jotain ohutta piuhaa ja esim.tuollaisiin kaiutinterminaaleihin juottamalla kiinni.

http://uraltone.com/kauppa/product_info.php?info=p2150_Kullattu-kaiutinterminaali-muovi-eristeellae--Musta.html&XTCsid=o0ognhib23g1jacusip8fj1l82

Edit.Näkyypä kuva pienenä.



[MPS]

niin jollei kysyjä sitten ole liittämässä aktiivikaiuttimia vahvistimeen jolloin kytkentä pitää tehdä vaimentimen kautta.



[Hevimees]

niin jollei kysyjä sitten ole liittämässä aktiivikaiuttimia vahvistimeen jolloin kytkentä pitää tehdä vaimentimen kautta.

Hyvä pointti. Voisitko NQe- kertoa millaisia kaiuttimia olet liittämässä vahvistimeen?



[NQe-]

No kaiuttimet ovat vielä kaupassa ja muutenkin harkinnan alla, mutta passiivikaiuttimia olen ostamassa



[Niko]

Hölmö kysymys: ei kai tässä ole mennyt RCA ja banaani sekaisin?



[jaggeri]

Sinullehan käy tuohon ihan perus kaiutinkaapeli, josta vaan kuoritaan pätkät pois päästä.

Ps. Hieno vahvistin sinulla.



[NQe-]

Mitä tässä topicissa luki ei - hölmöjä kysymyksiä - paitsi ehkä tämä . No kiitos kuitenkin, että vaivauduitte. Tuosta peruskaiutinkaapelista: mihin se kaiuttimen puoleinen pää kytketään- tämähän mulla on ollut hakusessa.

Ps. Hieno vahvistin sinulla.

Kiitos, itse ainakin arvostan tämän näköisiä vempaimia.



[alspe]

Veivataan kuorittu johto noiden kiristettävien liittimien reikään.



[jaggeri]

Kaiuttimissa on yleensä mahdollisuus ruuvata paljaat johdot kiinni.
Vilkaise googlen kuvahakua.

http://www.google.fi/images?um=1&hl...&q=kaiutinterminaali&spell=1&biw=1280&bih=622


Edit: Alspe ehtikin jo laittaa kuvan.



[kossu]

Laitan silti, vaikka olinkin hidas

Sekä kaiuttimessa että vahvistimessa on liittimet joko pelkälle paljaalle kaapelin päälle (eli kuori pois ja johto paljaana liittimeen) tai banaaniliittimelle. Aika usein molemmat käy, eli joka tapauksessa pelkällä kaapelilla pärjäät. Eli juuri noin, kuin jaggeri tuossa kirjoittaa. Perus kaiutinkaapelia (löytyy melkeinpä kaikista marketeistakin), johdon päät paljaaksi noin sentin pätkältä ja kiinnitys kaiuttimiin ja vahvistimeen.

Liittimet molemmissa päissä on siis joko tällaiset:

tai tällaiset:

Edit: aiempi kuva on kadonnut, joten uusi - ei niin hyvä ehkä tilalle

joihin siis saa liitettyä kaapelin joko kuvan mukaisesti banaaniliittimin tai sit pelkän johdon pään, jolloin avataan ruuvia ja työnnetään sivuun avautuvasta reijästä kaapelinpää läpi ja kiristetään ruuvi. Banaaniliitin on tämän näköinen:



[NQe-]

No nyt selvisi. Kiitos tarkasta kuvauksesta. En vain oikein osannut kääntyä muualle kun tuttavapiirissä ei ole ketään creativen kaiutinpaketteja monimutkaisempia stydeemejä omaavia henkilöitä.



[jaggeri]

Hyvä että homma valkesi, sitä vartenhan tämä foorumi on.

Hyvää uuttavuotta hifien parissa.



[Sedi]

Pitää vielä varmistaa minunkin tämä asia. Eli jos omaan vahvistimen, jossa on tuollaiset liittimet kuin tuossa edellisessä kuvassa on, niin niihin voi liittää sekä banaaniliittimet, että ihan normaalin, mutta tietysti kuoritun piuhan paljaaltaan?

Entä onko tarjolla kaiuttimiin tarviketerminaaleja, joissa on banaaniliittimet?

Entä onko banaaneista muuta hyötyä kuin irroitettavuuden ja liitettävyyden helppous?



[CyberDog]

Siis jos tarkoitit tuollaisia kun tuossa google haussa oli niin silloin yleensä käy molemmat tavat. Eli joko paljas johto liittimessä olevasta reijästä läpi ja kiristys kiinni kiertämällä tuota muovi/metalli kiristintä. Jos banaanit niin liittimessä mahdollisesti oleva suojatulppa pois ja banaanin tökkäys paikalleen.

Mielestäni banaaneista ei ole muuta hyötyä kuin helppo irrotettavuus jms. Tuohan se taas lisää "rajapintoja" signaalitielle.



[Sedi]

Tarkoitin noita "klipsuja", joita kuuluu vääntää peukalolla ylöspäin liittääkseen kaapelin. Voiko siis noihin "klipsuihin" liittää myös banaanin? En itseasiassa näe toista kuvaa ollenkaan jostain syystä jos siinä sellainen on. Eli en tarkoita kierrettävää liitäntää.

Näin minäkin olen ajatellut, että irroitettavuuden lisäksi banaani tuo oikeastaan vain turhaa rajapintaa informaatiolle.



[kossu]

^Ei niihin klipsuihin saa banaania.

EDIT: Laitoin uuden kuvalinkin bansku-terminaalista
